U3 Refroidissement convection naturelle

Produits standard

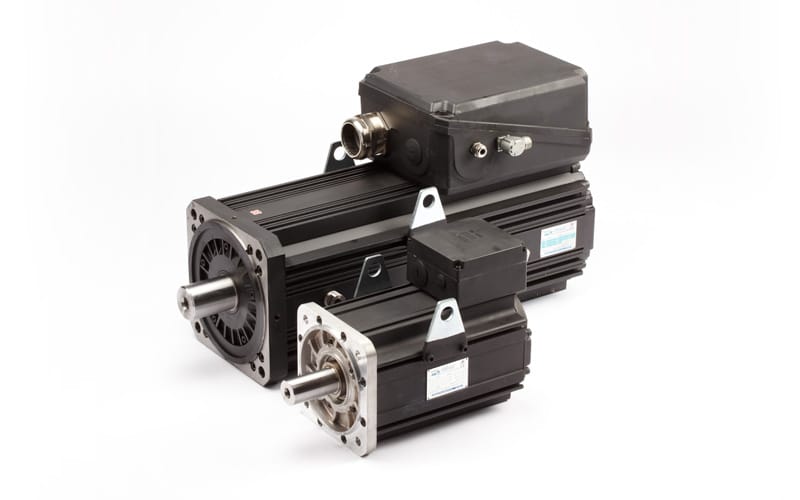

Servomoteur refroidissement par convection naturelle

Servomoteurs à refroidissement par convection à haute dynamique Couple S1 de 1,57 Nm à 290 Nm

La série de servomoteurs haute performance ULTRACT 3, fabriquée dans la nouvelle usine de Phase Motion Control spécialisée dans les servomoteurs haute performance, est basée sur la dernière génération d’aimants en terres rares et intègre la technologie brevetée d’assemblage des aimants de surface de Phase, ce qui confère aux moteurs la plus haute densité de couple.

COMMENT CHOISIR LE BON MOTEUR

OUTIL DE CONCEPTION PRÉLIMINAIRE DU MOTEUR

CONFIGURATEUR U3

Overview

S1 torque from 1,57 Nm up to 290 Nm

Hardware configuration

Modèle	Type de moteur	Bride [mm]	Ext. Shaft Ø x L [mm]	Total Length [mm]	Total Length with brake or inertia [mm]	Stall Torque [Nm]	Vitesse Nominale [rpm]	Couple Nominal [Nm]	Rated Current [A]
U303N	02	75	14x30	168	198	2,15	5000	1,57	1,26
U303N	04	75	14x30	222	252	3,7	5000	2,1	2,09
U305N	03	100	19x40	195	228	3,7	3000	3,3	1,8
							4000	3,1	2,26
							5000	2,9	2,62
	06	100	19x40	239	272	7,2	3000	3,3	1,8
							4000	3,1	2,26
							5000	2,9	2,62
	09	100	19x40	283	316	10,5	3000	8,7	4,97
							4000	8,1	5,4
							5000	6	5,27
	12	100	19x40	327	360	14	3000	11,7	6,6
							4000	10,1	7,3
							5000	8,6	7,3
U307N	10	145	24x50	209	259	10	2000	9,1	3,5
							3000	8	5,7
							4000	148	61
	20	145	24x50	258	308	19	2000	16	6
							3000	11	6,6
							4000	8,1	5,8
	30	145	24x50	308	358	27	2000	23	8,5
							3000	19	10,4
							4000	14,4	9,5
	40	145	28x60	359	409	35	2000	32	11,23
							3000	26	14,7
							4000	21	14,9
U310N	4	200	42x82	255	320	35	1000	32	7,9
							2000	31	12,8
							3000	27	16
	7	200	42x82	327	329	60	1000	57	14,3
							2000	50	19,8
							3000	31	29,5
	10	200	42x82	399	464	88	1000	84	19
							2000	73	30,3
							3000	32	27
	13	200	42x82	471	536	105	1000	95	22,3
							2000	80	37,6
							3000	45	27,6
U313N	10	264	48k6x110	332	412	100	1000	95	19
							2000	87	35
							3000	70	42
	20	264	48k6x110	439	519	190	1000	170	35
							2000	100	43
							3000	50	28
	30	264	48k6x110	546	626	260	1000	240	50
							2000	180	74
							3000	n.d.	n.d.
	40	264	48k6x110	653	733	350	1000	270	45
							2000	130	52
							3000	n.d.	n.d.
U318N	35	360	60m6x140	515	-	300	1000	200	35
	35	360	60m6x140	515	-	300	2000	n.d.	n.d.
	70	360	60m6x140	707	-	560	1000	300	53
	70	360	60m6x140	707	-	560	2000	n.d.	n.d.
	100	360	60m6x140	835	-	730	1000	290	57
	100	360	60m6x140	835	-	730	2000	n.d.	n.d.
