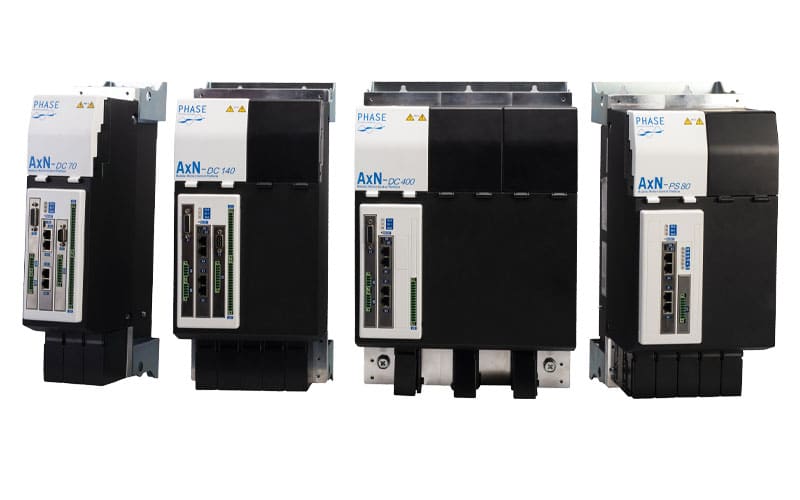

La série AxN-DC représente un bond en avant dans la technologie du contrôle de mouvement, offrant une gamme complète de courant allant de 100 à 800 bras dans quatre tailles différentes. Équipés de différentes interfaces – notamment analogique (+/-10V), bus de terrain (EtherCAT et CANOpen), impulsion et direction – ces variateurs offrent non seulement une grande flexibilité, mais répondent également à divers besoins industriels.
De plus, la série AxN-DC ne se contente pas d’offrir une gamme complète d’E/S analogiques et numériques, mais propose également une interface codeur multiport qui prend en charge les protocoles numériques courants tels que EnDat 2.2, Hiperface, les codeurs SinCos, TTL et resolver.
La série AxN-DC est dotée d’un algorithme de contrôle de tension de pointe qui permet d’affaiblir le champ jusqu’à 10 fois la vitesse du genou, même dans les applications exigeantes, ce qui garantit à la fois l’efficacité et la fiabilité.
Il offre également une programmabilité PLC interne avec un support complet des langages standard IEC61131-3 et comprend des outils logiciels gratuits pour une personnalisation et une optimisation sans faille et sans coût supplémentaire.
La série AxN-DC offre une polyvalence inégalée grâce à des interfaces telles que l’analogique, le bus de terrain, l’impulsion, la direction et une interface de codeur multiport prenant en charge les principaux protocoles numériques.
La série AxN-DC de Phase Motion Control constitue une nouvelle norme en matière de technologie de contrôle de mouvement, offrant une précision et des performances optimales. Avec des boucles de contrôle avancées assurant un temps de cycle de boucle de courant de seulement 1 microseconde, et des boucles de vitesse et de position fonctionnant à 125 microsecondes, la série AxN-DC garantit un contrôle de mouvement précis et fiable.
Dotés d’un algorithme de contrôle de tension de pointe, nos variateurs permettent non seulement d’affaiblir le champ jusqu’à 10 fois la vitesse du genou, même dans les applications les plus exigeantes, mais aussi de garantir une efficacité et une fiabilité optimales. De plus, nos variateurs sont programmables par automate interne et prennent en charge tous les langages de la norme IEC61131-3.
En outre, ils comprennent une suite complète d’outils de gestion et de réglage gratuits, permettant ainsi aux utilisateurs de personnaliser et d’optimiser facilement leurs variateurs de la série AxN-DC, sans frais supplémentaires. De plus, des tables rotatives aux axes d’extrudeuses, les variateurs de la série AxN-DC excellent dans une myriade d’applications.
Grâce à des interfaces telles que l’analogique, le bus de terrain, l’impulsion et la direction, ainsi qu’à une interface codeur multiport qui prend en charge les protocoles numériques les plus courants, ces variateurs garantissent une polyvalence et une adaptabilité inégalées.
Boucles de contrôle les plus performantes : boucle de courant 1 us temps de cycle ;
Vitesse: temps de cycle de 125 secondes ;
Position: 125 us temps de cycle
Un nouvel algorithme de contrôle de la tension très performant a été mis au point, qui garantit un affaiblissement efficace du champ – jusqu’à 10 fois la vitesse du genou – même dans les applications très dynamiques.
Les nouveaux variateurs AxN de Phase Motion Control sont programmables par automate interne (langages standard IEC61131-3) et disposent d’un logiciel complet et gratuit de gestion et d’outils de réglage.
Tables tournantes
Tables rotatives indexées
Machine à mouler hydraulique et entièrement électrique – Servo
Presses à découper
Tours multibroches
Presses à forger – Axe de la presse à vis
Découpe de carton ondulé
Axe de l’extrudeuse
Tours horizontaux combinés
Broches pour machines à fraiser
Machine à forcer
| Code | Dimensions (H×L×P) |
Courant de pointe [A] | ||
|---|---|---|---|---|
| Refroidissement par ventilateur | Refroidissement par eau | |||
| Montage mural | Montage en traversée | Montage sur plaque froide | ||
| AXN-DC.044.6 | 450x98x259.4 | 450x98x262.7 | - | 44 |
| AXN-DC.070.6 | 450x98x259.4 | 450x98x262.7 | - | 70 |
| AXN-DC.100.6 | 450x196x259.4 | 420x196x262.7 | - | 100 |
| AXN-DC.140.6 | 450x196x259.4 | 420x196x262.7 | - | 140 |
| AXN-DC.200.6 | 450x294x259.4 | 420x294x262.7 | - | 200 |
| AXN-DC.200.6 | - | - | 420x294x176.9 | 200 |
| AXN-DC.300.6 | 450x294x259.4 | 420x294x262.7 | - | 300 |
| AXN-DC.300.6 | - | - | 420x294x176.9 | 300 |
| AXN-DC.400.6 | 450x294x259.4 | 420x294x262.7 | - | 400 |
| AXN-DC.400.6 | - | - | 420x294x176.9 | 400 |
| AXN-DC.800.6 | 450x490x259.4 | 420x490x262.7 | - | 800 |
| AXN-DC.800.6 | - | - | 420x490x176.9 | 800 |
| Code | Dimensions (H×L×P) |
Courant de pointe | ||
|---|---|---|---|---|
| Refroidissement par ventilateur | Refroidissement par eau | |||
| Montage mural | Montage en traversée | Montage sur plaque froide | ||
| AXN-PS.080.4 | 450x196x259,4 | 420x196x262,7 | - | 80kW |
| AXN-PS.080.4 | - | - | 420x196x176,9 | 100kW |
| Code | Dimensions (H×L×P) |
Capacité [μF] |
|
|---|---|---|---|
| Refroidissement par ventilateur | Refroidissement par eau | ||
| Montage mural | Montage sur plaque froide | ||
| AXN-CP.470.6 | 450x98x263 | - | 4700 |
| AXN-CP.060.6 | - | 420x490x176.9 | 600 |
